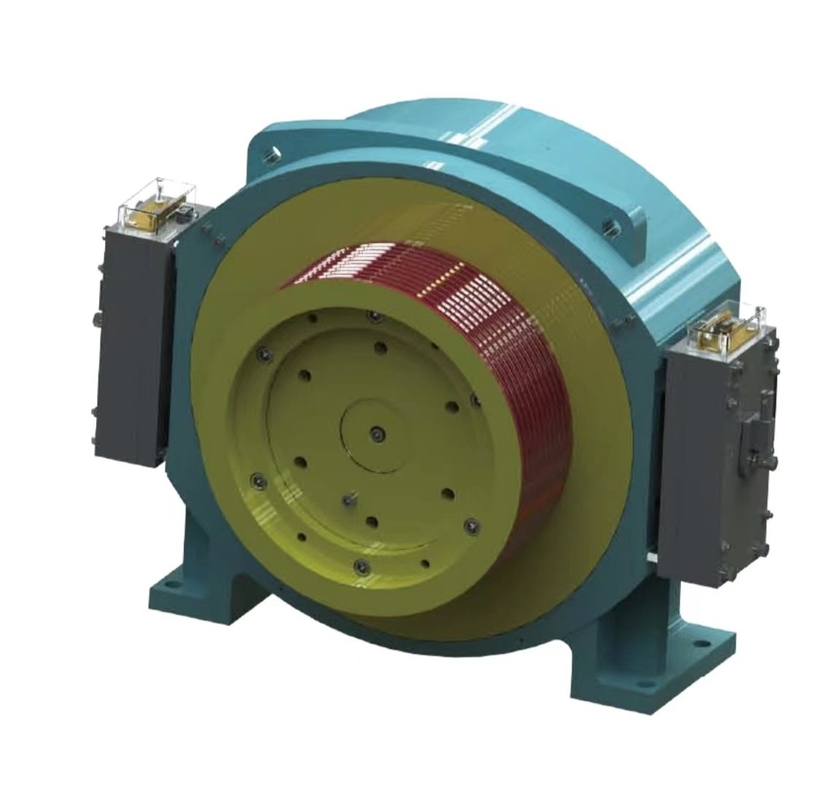

Aufzugsantrieb Aufzugszug Traktor Aufzugsantrieb Traktionsmaschine
Aufzugsmaschine:
Die Fahrstuhlzugmaschine ist ein wichtiger Bauteil im Fahrstuhlsystem, der zur Bereitstellung der für den Fahrstuhlbetrieb erforderlichen Leistung und Übertragung verwendet wird.Nachstehend sind die allgemeinen Schritte für die Installation der Aufzugs-Traktionsmaschine:
1.Standortbestimmung: Zunächst muss der Standort der Anbringung der Traktionsmaschine bestimmt werden.und genügend Platz reserviert werden muss, um die Traktionsmaschine und ihre Unterstützungsausrüstung aufzunehmen.
2.Anbringung der Traktionsmaschinenhalterung: An der Oberseite der Welle ein Rahmen der Traktionsmaschinenhalterung aufgestellt, um sicherzustellen, daß die Halterung stabil und an der Wände der Welle ausgerichtet ist.Die Halterung ist in der Regel aus Stahl oder anderen geeigneten Materialien.
3.Einbau der Traktionsmaschine: Anbringen der Traktionsmaschine auf die Halterung,und mit Schrauben oder anderen Sicherheitseinrichtungen an der Halterung befestigt werden, um sicherzustellen, dass die Zugmaschine fest und stabil ist.
4.Anschluss-PSU und Draht: Gemäß Konstruktion und Spezifikation der Traktionsmaschine schließen Sie die Stromleitung und die Steuerleitung an die Traktionsmaschine an.Sicherstellen der korrekten Verbindung und Durchführung der entsprechenden elektrischen Erdung nach Bedarf.
5Anschließen Sie das Zugrad und das Drahtseil: Anschließen Sie das Drahtseil an das Zugrad und montieren Sie das Seil entsprechend dem richtigen Verfahren richtig auf die Zugmaschine.Stellen Sie sicher, dass das Seil richtig ohne Entspannung oder Knick befestigt ist und hat die richtige Spannung Anpassung unterzogen.
6.Test und Debugging: Nach Abschluss der Installationumfassende Prüfungen und Fehlerbehebungen erforderlich sind, um den normalen Betrieb der Traktionsmaschine zu gewährleisten und eine ausreichende Tragfähigkeit und Sicherheitsleistung zu gewährleisten;Dazu gehören Testlauf, Notstopp, Geschwindigkeitskontrolle, Lastprüfung usw.
Modell ZFW320 RECOMMENDED FORM
| Spezifikation |
Verhältnis |
Belastung
(Kg) |
Geschwindigkeit
(m/s) |
Motor |
Schaufel |
Spannung
(V) |
Macht
(KW)
|
Strom
(A)
|
Häufigkeit
(Hz)
|
Polnisch
(P)
|
Geschwindigkeit
(r/min)
|
Drehmoment
(N * m)
|
Energie
(%)
|
S Dia (mm) |
R Nein. |
R Dia (mm) |
R Abstand (mm) |
Schleifen |
β° |
γ° |
RLH
(m)
|
| ZFW320-320-050 |
2:1 |
320 |
0.5 |
380 |
1.1 |
3 |
12 |
24 |
60 |
170 |
72.7 |
320 |
3 |
8 |
12 |
U |
85 |
25 |
25 |
| ZFW320-320-063 |
0.63 |
1.3 |
3 |
15 |
75 |
73.4 |
30 |
| ZFW320-320-100 |
1 |
2.1 |
5 |
23.8 |
119 |
77.7 |
40 |
| ZFW320-320-150 |
1.5 |
3.2 |
8 |
35.8 |
179 |
79.3 |
50 |
| ZFW320-320-160 |
1.6 |
3.4 |
8 |
38.2 |
191 |
80.2 |
55 |
| ZFW320-320-175 |
1.75 |
3.7 |
8 |
41.8 |
209 |
80.5 |
60 |
| ZFW320-400-050 |
2:1 |
400 |
0.5 |
380 |
1.4 |
4 |
12 |
24 |
60 |
220 |
73.7 |
320 |
3 |
8 |
12 |
U |
85 |
25 |
25 |
| ZFW320-400-063 |
0.63 |
1.7 |
4 |
15 |
75 |
74.8 |
30 |
| ZFW320-400-100 |
1 |
2.7 |
6 |
23.8 |
119 |
78.3 |
40 |
| ZFW320-400-150 |
1.5 |
4.1 |
11 |
35.8 |
179 |
80.3 |
50 |
| ZFW320-400-160 |
1.6 |
4.4 |
11 |
38.2 |
191 |
81 |
55 |
| ZFW320-400-175 |
1.75 |
4.8 |
11 |
41.8 |
209 |
81.2 |
60 |
| ZFW320-450-050 |
2:1 |
450 |
0.5 |
380 |
1.5 |
5 |
12 |
24 |
60 |
240 |
74 |
320 |
3 |
8 |
12 |
U |
85 |
25 |
25 |
| ZFW320-450-063 |
0.63 |
1.9 |
5 |
15 |
75 |
75.6 |
30 |
| ZFW320-450-100 |
1 |
3 |
7 |
23.8 |
119 |
78.5 |
40 |
| ZFW320-450-150 |
1.5 |
4.5 |
12 |
35.8 |
179 |
80.5 |
50 |
| ZFW320-450-160 |
1.6 |
4.8 |
12 |
38.2 |
191 |
81.2 |
55 |
| ZFW320-450-175 |
1.75 |
5.3 |
12 |
41.8 |
209 |
81.3 |
60 |
| ZFW320-630-050 |
2:1 |
630 |
0.5 |
380 |
2.1 |
7 |
12 |
24 |
60 |
340 |
76.4 |
320 |
4 |
8 |
12 |
U |
85 |
25 |
25 |
| ZFW320-630-063 |
0.63 |
2.7 |
7 |
15 |
75 |
76.9 |
30 |
| ZFW320-630-100 |
1 |
4.2 |
10 |
23.8 |
119 |
79.8 |
40 |
| ZFW320-630-150 |
1.5 |
6.4 |
16 |
35.8 |
179 |
81.2 |
50 |
| ZFW320-630-160 |
1.6 |
6.8 |
16 |
38.2 |
191 |
82.1 |
55 |
| ZFW320-630-175 |
1.75 |
7.4 |
16 |
41.8 |
209 |
82.3 |
60 |
Zusätzliche Tabelle
| Typ |
Belastung ((Kg) |
Geschwindigkeit ((m/s) |
Schaufel ((mm) |
Spannung ((V) |
| Maschine zur Traktion des Außenrotors |
| ZFW320 |
320 bis 630 |
0.5-1.75 |
320 |
380 |
| ZFW400L |
630 bis 1050 |
0.5-2.5 |
400 |
380 |
| ZFW400L |
630 bis 825 |
0.5-2.5 |
450 |
380 |
| ZFW400L |
1000 bis 1150 |
0.5-2.5 |
400/450 |
380 |
| ZFW400L |
1250 bis 1600 |
0.5-2.5 |
400/480 |
380 |
| ZFW480 |
1250 bis 1600 |
1.0-2.5 |
450/550 |
380 |
| ZFW480 |
2000 bis 2500 |
0.5 bis 3.0 |
450/480 |
380 |
| Traktionsmaschine mit Innenrotor |
| ZFN320 |
630 bis 1150 |
0.5-1.75 |
320 |
380 |
| ZFN450 |
1600 bis 3000 |
0.5 bis 3.0 |
450 |
380 |
| ZFN450 |
1600 bis 3000 |
0.5 bis 3.0 |
480 |
380 |
| ZFN450 |
1600 bis 3000 |
0.5 bis 3.0 |
520 |
380 |
| Traktionsmaschine für Wohnhebelifte |
| ZFN200 |
320 bis 450 |
0.4-1.0 |
200/240 |
220/380 |
| ZFN200A |
320 bis 450 |
0.4-1.0 |
200/240 |
220/380 |
| ZFG100 |
320 bis 630 |
0.4-1.0 |
100 |
220/380 |
| ZFG87 |
320 bis 450 |
0.4-1.0 |
87 |
220/380 |
| ZFG87 |
320 bis 450 |
0.3-0.5 |
65 |
220/380 |
Shanghai Zan Feng (CZANF) Technology Co., Ltd. bietet den maßgeschneiderten Service und Lösungen für Aufzüge Die Produktpalette reicht vonKontaktloser Knopf Druckknopf, COP, LOP, Hallenlaterne, Segment, Punktmatrix, LCD- und TFT-Displays, Hebelanlage,Intercom-System, Kabel zu anderen Ersatzteilen des Aufzugs.
Wir streben nach nachhaltigem Erfolg mit unseren Kunden.Das liegt daran, dass wir in den Aufzugskomponenten viele Jahre mit einem sehr breiten VersorgungssystemWir setzen uns in naher Zukunft verstärkt für die intelligente Entwicklung von Aufzügen ein und werden zum bevorzugten Partner für eine intelligente und nachhaltige Stadtentwicklung.
