| Herkunftsort: | Shanghai |
|---|---|
| Markenname: | ZANFENG |
| Zertifizierung: | ISO9001 |
| Modellnummer: | ZFN450 520 mm |
| Min Bestellmenge: | 1-teilig |
| Preis: | Negotiable,USD1200-USD2000 |
| Verpackung Informationen: | Standardexport-Verpackung, Räucherung-freie Holzetuis. |
| Lieferzeit: | 5~10 Arbeitstage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 1000-teilig/Stücke pro Monat |
| Spannung: | 380 ((V) | roping: | 2:1 /4: 1/8:1 |
|---|---|---|---|
| Verpackung: | Einzeln | Elv.Load: | 1600-3000 (Kilogramm) |
| Elv.Speed: | 0.5-3 (m/s) | Antriebsscheibendurchmesser: | 520mm |
| Pflicht: | S5-40% | Max. statische Belastung: | 12000kg |
| Gewicht: | 900kg | Bremse: | DC110V 2X2.5 |
| IP-Code: | IP41 | Ins. Klasse: | F |
| Hervorheben: | 520 mm Aufzugsmaschine,Traktionsmaschine mit ständigem Magnet und synchroner Motorsteuerung |
||

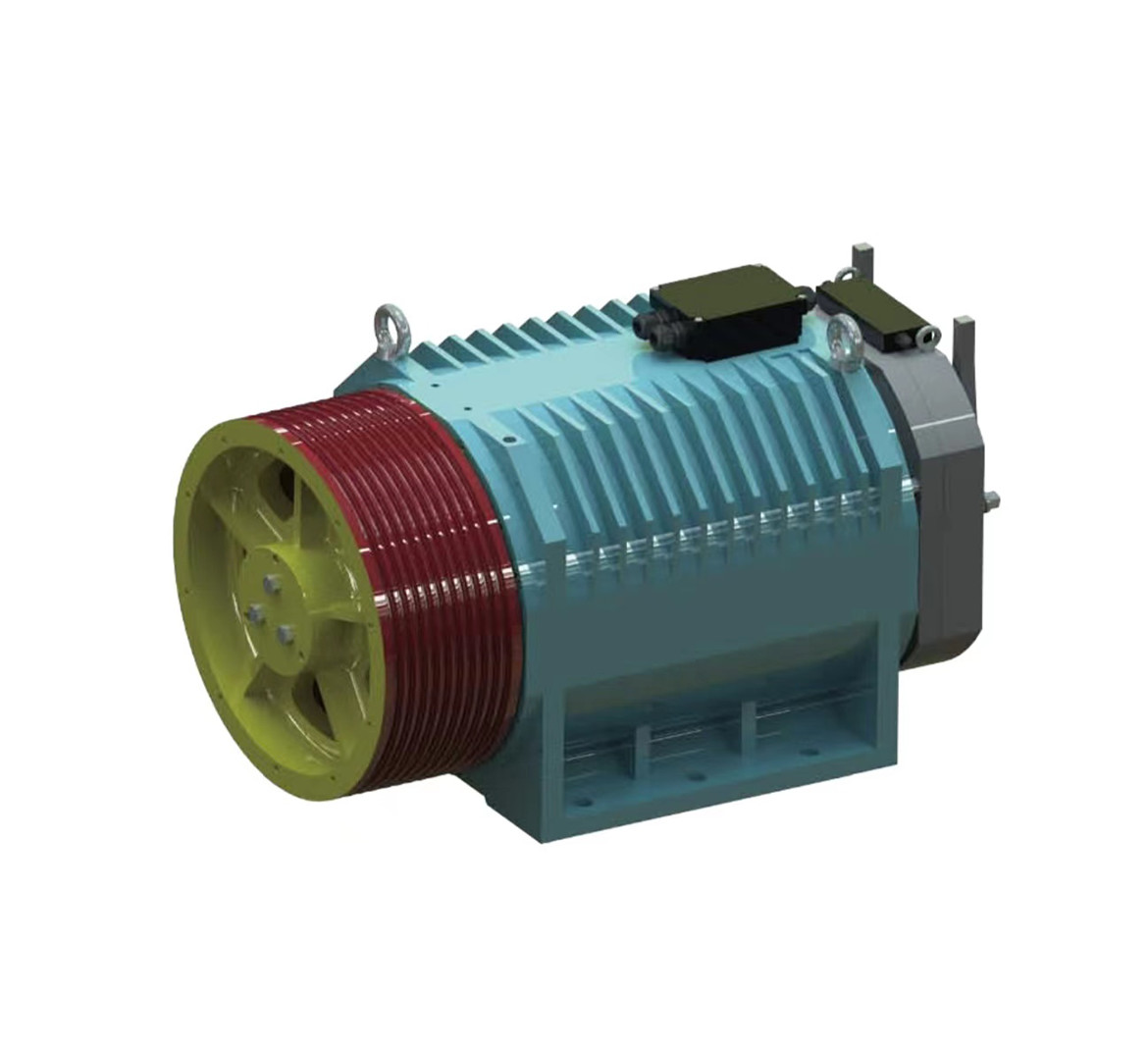

Maschine mit Dauermagneten, synchrone Zugmaschine ohne Getriebe
Eine permanentmagnetische synchrone Getriebefreie Traktionsmaschine ist eine spezifische Art von Aufzugstraktionsmaschine, die einen permanentmagnetischen synchronen Motor (PMSM) als Antriebskraft verwendet.Sie arbeitet ohne Zahnräder., daher der Begriff "getriebefrei".
Diese Art von Traktionsmaschine bietet mehrere Vorteile gegenüber Getriebetraktionsmaschinen:
Energieeffizienz: Das Fehlen von Zahnrädern reduziert mechanische Verluste, was zu einer höheren Energieeffizienz und einem geringeren Stromverbrauch führt.
Einwandfreier Betrieb: Getriebefreie Traktionsmaschinen sorgen für eine reibungslosere und leisere Fahrt im Aufzug, da Getriebegeräusche und Vibrationen entfernt werden.
Kompaktes Design: Getriebefreie Maschinen sind kompakter und leichter, was eine größere Flexibilität bei der Konstruktion und Installation von Aufzügen ermöglicht.
Wartungsfrei: Die Getriebefahrzeuge ohne Getriebe erfordern weniger Wartung und haben eine längere Lebensdauer.
Präzise Steuerung: Permanentmagnet-Synchronmotoren bieten eine präzise Geschwindigkeitssteuerung und hervorragende Drehmoment-Eigenschaften, die einen präzisen und zuverlässigen Liftbetrieb gewährleisten.
ZFN450-Modell empfohlene Form
| Spezifikation | Verhältnis | Belastung ((Kg) | Geschwindigkeit ((m/s) | Motor | Schaufel | ||||||||||||||
| Spannung ((V) | Leistung ((KW) | Strom ((A) | Frequenz ((Hz) | Polen | Geschwindigkeit ((r/min) | Drehmoment (N*m) | Energie (%) | S Dia (mm) | R Nein. | R Dia (mm) | R Abstand (mm) | Schleifen | β° | γ° | RLH(m) | ||||
| ZFN450-1600-050A | 2:1 | 1600 | 0.5 | 380 | 5.5 | 17 | 9.9 | 32 | 37 | 1440 | 75.9 | 520 | 6 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-1600-063A | 0.63 | 6.9 | 17 | 12.3 | 46 | 76.7 | 30 | ||||||||||||
| ZFN450-1600-100A | 1 | 11.1 | 25 | 19.5 | 73 | 79.1 | 50 | ||||||||||||
| ZFN450-1600-150A | 1.5 | 16.6 | 41 | 29.3 | 110 | 82.7 | 75 | ||||||||||||
| ZFN450-1600-160A | 1.6 | 17.8 | 41 | 31.5 | 118 | 82.9 | 80 | ||||||||||||
| ZFN450-1600-175A | 1.75 | 19.5 | 41 | 34.4 | 129 | 83.6 | 85 | ||||||||||||
| ZFN450-1600-200A | 2 | 22.3 | 48 | 39.2 | 147 | 83.8 | 95 | ||||||||||||
| ZFN450-1600-250A | 2.5 | 27.7 | 58 | 49.1 | 184 | 85.1 | 115 | ||||||||||||
| ZFN450-1600-300A | 3 | 33.4 | 68 | 58.7 | 220 | 85.8 | 130 | ||||||||||||
| ZFN450-2000-050A | 2:1 | 2000 | 0.5 | 380 | 6.8 | 21 | 9.9 | 32 | 37 | 1780 | 76.6 | 520 | 7 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-2000-063A | 0.63 | 8.6 | 21 | 12.3 | 46 | 77.7 | 30 | ||||||||||||
| ZFN450-2000-100A | 1 | 13.8 | 31 | 19.5 | 73 | 80.5 | 50 | ||||||||||||
| ZFN450-2000-150A | 1.5 | 20.6 | 49 | 29.3 | 110 | 83.1 | 75 | ||||||||||||
| ZFN450-2000-160A | 1.6 | 22.1 | 49 | 31.5 | 118 | 83.2 | 80 | ||||||||||||
| ZFN450-2000-175A | 1.75 | 24.2 | 49 | 34.4 | 129 | 83.3 | 85 | ||||||||||||
| ZFN450-2000-200A | 2 | 27.6 | 56 | 39.2 | 147 | 84.4 | 95 | ||||||||||||
| ZFN450-2000-250A | 2.5 | 34.4 | 71 | 49.1 | 184 | 85.9 | 115 | ||||||||||||
| ZFN450-2000-300A | 3 | 41.5 | 85 | 58.7 | 220 | 86.4 | 130 | ||||||||||||
| ZFN450-2500-050A | 2:1 | 2500 | 0.5 | 380 | 8.4 | 27 | 9.9 | 32 | 37 | 2150 | 77.5 | 520 | 8 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-2500-063A | 0.63 | 10.5 | 27 | 12.3 | 46 | 78.8 | 30 | ||||||||||||
| ZFN450-2500-100A | 1 | 16.8 | 41 | 19.5 | 73 | 81.4 | 50 | ||||||||||||
| ZFN450-2500-150A | 1.5 | 24.9 | 68 | 29.3 | 110 | 83.3 | 75 | ||||||||||||
| ZFN450-2500-160A | 1.6 | 26.6 | 68 | 31.5 | 118 | 83.6 | 80 | ||||||||||||
| ZFN450-2500-175A | 1.75 | 29.1 | 68 | 34.4 | 129 | 84.1 | 85 | ||||||||||||
| ZFN450-2500-200A | 2 | 34.5 | 69 | 39.2 | 147 | 85.2 | 95 | ||||||||||||
| ZFN450-2500-250A | 2.5 | 43.2 | 87 | 49.1 | 184 | 86.5 | 115 | ||||||||||||
| ZFN450-2500-300A | 3 | 51.6 | 119 | 58.7 | 220 | 87 | 130 | ||||||||||||
| ZFN450-3000-050A | 2:1 | 3000 | 0.5 | 380 | 10.1 | 31 | 9.9 | 32 | 37 | 2600 | 78.5 | 520 | 9 | 10 | 15 | U | 90 | 30 | 25 |
| ZFN450-3000-063A | 0.63 | 12.5 | 31 | 12.3 | 46 | 79.8 | 30 | ||||||||||||
| ZFN450-3000-100A | 1 | 19.9 | 45 | 19.5 | 73 | 81.7 | 50 | ||||||||||||
| ZFN450-3000-150A | 1.5 | 29.9 | 75 | 29.3 | 110 | 84.2 | 75 | ||||||||||||
| ZFN450-3000-160A | 1.6 | 32.1 | 75 | 31.5 | 118 | 84.4 | 80 | ||||||||||||
| ZFN450-3000-175A | 1.75 | 35.1 | 75 | 34.4 | 129 | 85.2 | 85 | ||||||||||||
| ZFN450-3000-200A | 2 | 40 | 83 | 39.2 | 147 | 85.6 | 95 | ||||||||||||
| ZFN450-3000-250A | 2.5 | 50.1 | 101 | 49.1 | 184 | 87 | 115 | ||||||||||||
| ZFN450-3000-300A | 3 | 59.9 | 138 | 58.7 | 220 | 87.3 | 130 | ||||||||||||
| ZFN450-1600-100A | 4:1 | 3000 | 0.5 | 380 | 11.1 | 25 | 19.5 | 32 | 73 | 1440 | 79.1 | 520 | 5 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-1600-200A | 1 | 22.3 | 48 | 39.2 | 147 | 83.8 | |||||||||||||
| ZFN450-1600-100A | 4:1 | 3000 | 0.5 | 380 | 11.1 | 25 | 19.5 | 32 | 73 | 1400 | 79.1 | 520 | 6 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-1600-200A | 1 | 22.3 | 48 | 39.2 | 147 | 83.8 | |||||||||||||
| ZFN450-2000-100A | 4:1 | 4000 | 0.5 | 380 | 13.8 | 31 | 19.5 | 32 | 73 | 1780 | 80.5 | 520 | 8 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-2000-200A | 1 | 27.6 | 56 | 39.2 | 147 | 84.4 | |||||||||||||
| ZFN450-2000-100A | 4:1 | 4000 | 0.5 | 380 | 13.8 | 31 | 19.5 | 32 | 73 | 1780 | 80.5 | 520 | 8 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-2000-200A | 1 | 27.6 | 56 | 39.2 | 147 | 84.4 | |||||||||||||
| ZFN450-2500-100A | 4:1 | 5000 | 0.5 | 380 | 16.8 | 41 | 19.5 | 32 | 73 | 2150 | 81.4 | 520 | 9 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-2500-200A | 1 | 34.5 | 69 | 39.2 | 147 | 85.2 | |||||||||||||
| ZFN450-2500-100A | 4:1 | 5000 | 0.5 | 380 | 16.8 | 41 | 19.5 | 32 | 73 | 2150 | 81.4 | 520 | 9 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-2500-200A | 1 | 34.5 | 69 | 39.2 | 147 | 85.2 | |||||||||||||
| ZFN450-3000-100A | 4:1 | 6000 | 0.5 | 380 | 19.9 | 45 | 19.5 | 32 | 73 | 2600 | 81.7 | 520 | 10 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-3000-200A | 1 | 40 | 83 | 39.2 | 147 | 85.6 | |||||||||||||
| ZFN450-3000-100A | 4:1 | 6000 | 0.5 | 380 | 19.9 | 45 | 19.5 | 32 | 73 | 2600 | 81.7 | 520 | 11 | 10 | 15 | U | 90 | 30 | 50 |
| ZFN450-3000-200A | 1 | 40 | 83 | 39.2 | 147 | 85.6 | |||||||||||||
| ZFN450-2000-200A | 8:1 | 8000 | 0.5 | 380 | 27.6 | 56 | 39.2 | 32 | 147 | 1780 | 84.4 | 520 | 8 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-2500-200A | 8:1 | 10000 | 0.5 | 380 | 34.5 | 69 | 39.2 | 32 | 147 | 2150 | 85.2 | 520 | 9 | 10 | 15 | V | 105 | 45 | 25 |
| ZFN450-3000-200A | 8:1 | 12000 | 0.5 | 380 | 40 | 83 | 39.2 | 32 | 147 | 2600 | 85.6 | 520 | 11 | 10 | 15 | V | 105 | 45 | 25 |
Zusätzliche Tabelle
| Typ | Belastung ((Kg) | Geschwindigkeit ((m/s) | Schaufel ((mm) | Spannung ((V) |
| Maschine zur Traktion des Außenrotors | ||||
| ZFW320 | 320 bis 630 | 0.5-1.75 | 320 | 380 |
| ZFW400L | 630 bis 1050 | 0.5-2.5 | 400 | 380 |
| ZFW400L | 630 bis 825 | 0.5-2.5 | 450 | 380 |
| ZFW400L | 1000 bis 1150 | 0.5-2.5 | 400/450 | 380 |
| ZFW400L | 1250 bis 1600 | 0.5-2.5 | 400/480 | 380 |
| ZFW480 | 1250 bis 1600 | 1.0-2.5 | 450/550 | 380 |
| ZFW480 | 2000 bis 2500 | 0.5 bis 3.0 | 450/480 | 380 |
| Traktionsmaschine mit Innenrotor | ||||
| ZFN320 | 630 bis 1150 | 0.5-1.75 | 320 | 380 |
| ZFN450 | 1600 bis 3000 | 0.5 bis 3.0 | 450 | 380 |
| ZFN450 | 1600 bis 3000 | 0.5 bis 3.0 | 480 | 380 |
| ZFN450 | 1600 bis 3000 | 0.5 bis 3.0 | 520 | 380 |
| Traktionsmaschine für Wohnhebelifte | ||||
| ZFN200 | 320 bis 450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFN200A | 320 bis 450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFG100 | 320 bis 630 | 0.4-1.0 | 100 | 220/380 |
| ZFG87 | 320 bis 450 | 0.4-1.0 | 87 | 220/380 |
| ZFG87 | 320 bis 450 | 0.3-0.5 | 65 | 220/380 |
Häufig gestellte Fragen
1- Kann ich das Angebot bekommen?
Innerhalb von 24 Stunden wird die Anfrage beantwortet werden. Wenn Sie sehr dringend sind der Preis,
Bitte rufen Sie uns an oder geben Sie uns Ihre E-Mail an, damit wir Ihre Anfrage als Priorität betrachten.
2Wie kann ich eine Probe bekommen, um Ihre Qualität zu überprüfen?
Sie müssen unsere vorhandene Probe zur Verfügung stellen, um unsere Qualität zu überprüfen, die Versandkosten müssen von Ihnen bezahlt werden.Nach der Preisbestätigung können Sie
Sie benötigen Proben, um unsere Qualität zu überprüfen, aber die Probekosten müssen von Ihnen bezahlt werden. Die Probekosten können erstattet werden, wenn Sie die Massenbestellmenge erreichen, die wir verlangen.
3Welche Art von Dateien akzeptieren Sie zum Drucken?
PDF, Adoble Illustrator, CDR und andere
4Können Sie das Design für uns machen?
Ja. Wir haben ein professionelles Design-Team, nur sagen Sie uns Ihre Details und wir werden Ihnen helfen, Ihre IDRs in perfekte Produkte zu führen. es ist auch in Ordnung, wenn Sie nicht die vollständigen Dateien haben.Er hat uns hochauflösende Bilder geschickt.Wir können das Layout entwerfen, das Sie wollen.
Wenn Sie uns Ihr LOGO schicken, machen wir das Kunstwerk für Sie zur Referenz.
Sollten Sie Fragen haben, zögern Sie nicht, mich zu kontaktieren.
