| Herkunftsort: | Shanghai |
|---|---|
| Markenname: | ZANFENG |
| Zertifizierung: | ISO9001 |
| Modellnummer: | ZFW400L 450mm |
| Min Bestellmenge: | 1 Stück |
| Preis: | Negotiable,USD1200-USD2000 |
| Verpackung Informationen: | Standardexport-Verpackung, Räucherung-freie Holzetuis. |
| Lieferzeit: | 5~10 Arbeitstage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 1000-teilig/Stücke pro Monat |
| Spannung: | 380v | roping: | 21 oder 4:1 |
|---|---|---|---|
| Verpackung: | Einzigartig | Elv.Load: | 630 kg bis 825 kg |
| Elv.Speed: | 0,5–2,5 m/s | Antriebsscheibendurchmesser: | 450mm |
| Pflicht: | S5-40% | Max. statische Belastung: | 4000kg |
| Gewicht: | 330kg | Bremse: | DC110V 2X1,3 |
| IP-Code: | IP41 | Ins. Klasse: | F |
| Hervorheben: | Zuggetriebene Aufzugs-Traktionsmaschine,Dauermagnet synchroner Zug ohne Zahnräder,Getriebefreie Hebeziehmaschine |
||
Anmerkung
Arbeitsprinzip:

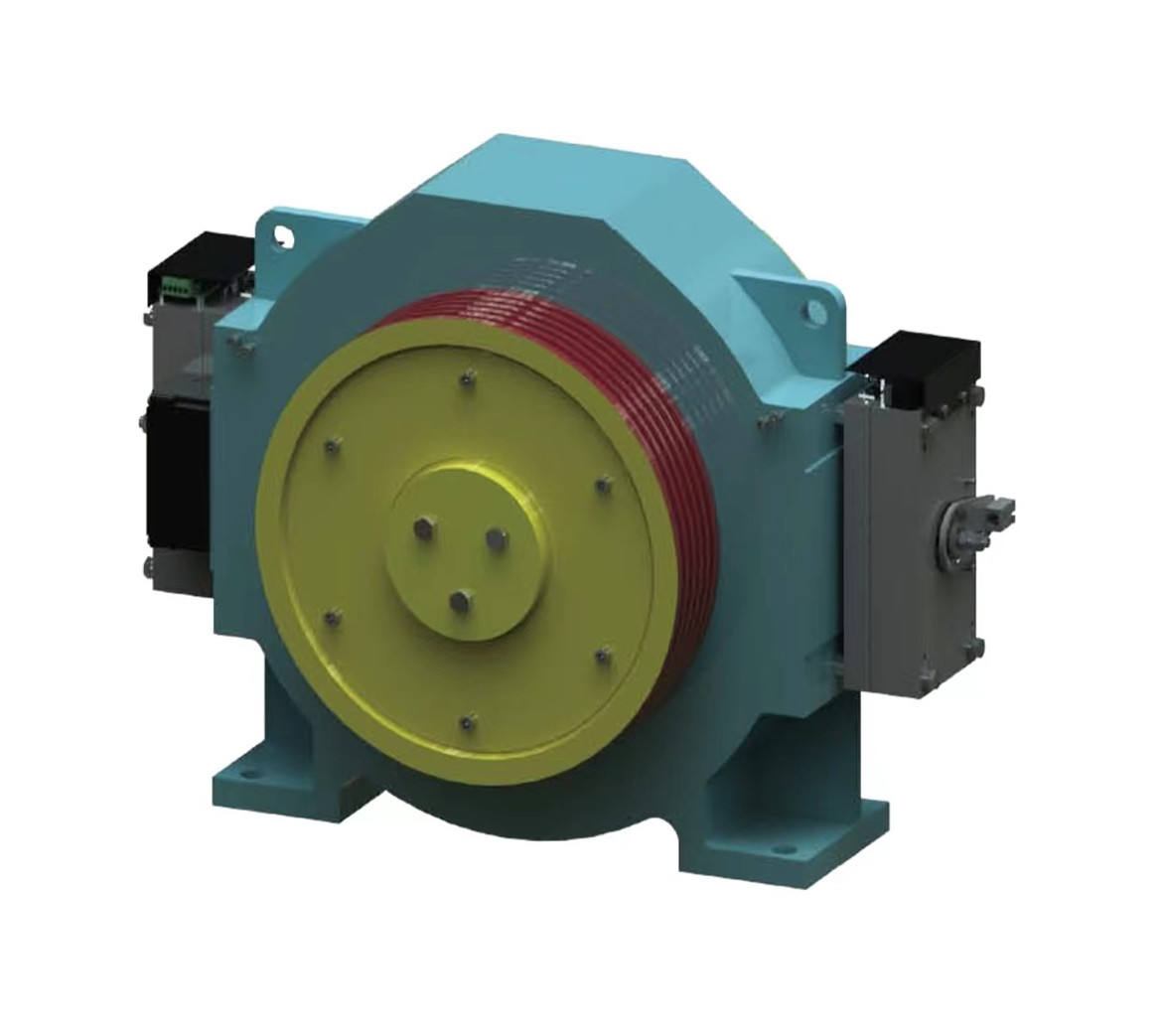

Die getriebefreie Traktionsmaschine besteht aus einem Motor und einem Traktionsrad. Der Motor ist ein getriebefreier synchroner Motor, der direkt an die Traktionsradwelle angeschlossen ist,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WWenn der Motor startet, fließt der Strom durch die Wicklung, wodurch das Motorausgangsdrehmoment erzeugt wird.der sich mit dem Stahlkabel verbindet und es zieht oder entspannt, um den Aufzug zu erhöhen oder zu senken.
Durch die Steuerung des Eingangsstroms und der Frequenz des Motors können die Geschwindigkeit und Richtung des Aufzugs gesteuert werden.Es ist in der Regel notwendig, die Bremsvorrichtung auszustatten, um die Sicherheit des Aufzugs beim Parken oder beim Ausschalten zu gewährleisten..
Im allgemeinen wird die Getriebefreie Traktionsmaschine in modernen Aufzugssystemen weit verbreitet.und verbessert die Leistung und Betriebsqualität des Aufzugs.
Modell ZFW400L empfohlene Form
| Spezifikation | Verhältnis |
Belastung (Kg) |
Geschwindigkeit (m/s) |
Motor | Schaufel | ||||||||||||||
|
Spannung (V) |
Macht (KW) |
Strom (A) |
Häufigkeit (Hz) |
Polnisch (P) |
Geschwindigkeit (r/min) |
Drehmoment (N * m) |
Energie (%) |
S Dia (mm) | R Nein. | R Dia (mm) | R Abstand (mm) | Schleifen | β° | γ° |
RLH (m) |
||||
| ZFW400L-630-050B | 2:1 | 630 | 0.5 | 380 | 2.2 | 6 | 11.2 | 32 | 42 | 490 | 73.3 | 450 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-630-063B | 0.63 | 2.7 | 6 | 14.1 | 53 | 73.5 | 30 | ||||||||||||
| ZFW400L-630-100B | 1 | 4.3 | 10 | 22.7 | 85 | 75.5 | 45 | ||||||||||||
| ZFW400L-630-150B | 1.5 | 6.5 | 16 | 33.9 | 127 | 78.5 | 65 | ||||||||||||
| ZFW400L-630-160B | 1.6 | 7 | 16 | 36.3 | 136 | 78.8 | 70 | ||||||||||||
| ZFW400L-630-175B | 1.75 | 7.5 | 16 | 39.7 | 149 | 79.1 | 75 | ||||||||||||
| ZFW400L-630-200B | 2 | 8.6 | 18 | 45.3 | 170 | 80.3 | 80 | ||||||||||||
| ZFW400L-630-250B | 2.5 | 10.9 | 22.4 | 56.5 | 212 | 81.5 | 95 | ||||||||||||
| ZFW400L-800-050B | 2:1 | 800 | 0.5 | 380 | 2.7 | 8 | 11.2 | 32 | 42 | 600 | 73.5 | 450 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-800-063B | 0.63 | 3.4 | 8 | 14.1 | 53 | 74.3 | 30 | ||||||||||||
| ZFW400L-800-100B | 1 | 5.4 | 12 | 22.7 | 85 | 75.8 | 45 | ||||||||||||
| ZFW400L-800-150B | 1.5 | 8 | 20 | 33.9 | 127 | 79.3 | 65 | ||||||||||||
| ZFW400L-800-160B | 1.6 | 8.6 | 20 | 36.3 | 136 | 79.6 | 70 | ||||||||||||
| ZFW400L-800-175B | 1.75 | 9.4 | 20 | 39.7 | 149 | 80.1 | 75 | ||||||||||||
| ZFW400L-800-200B | 2 | 10.8 | 23 | 45.3 | 170 | 81.5 | 80 | ||||||||||||
| ZFW400L-800-250B | 2.5 | 13.5 | 28 | 56.5 | 212 | 83 | 95 | ||||||||||||
| ZFW400L-825-050B | 2:1 | 825 | 0.5 | 380 | 2.7 | 8 | 11.2 | 32 | 42 | 600 | 73.5 | 450 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-825-063B | 0.63 | 3.4 | 8 | 14.1 | 53 | 74.3 | 30 | ||||||||||||
| ZFW400L-825-100B | 1 | 5.4 | 12 | 22.7 | 85 | 75.8 | 45 | ||||||||||||
| ZFW400L-825-150B | 1.5 | 8 | 20 | 33.9 | 127 | 79.3 | 65 | ||||||||||||
| ZFW400L-825-160B | 1.6 | 8.6 | 20 | 36.3 | 136 | 79.6 | 70 | ||||||||||||
| ZFW400L-825-175B | 1.75 | 9.4 | 20 | 39.7 | 149 | 80.1 | 75 | ||||||||||||
| ZFW400L-825-200B | 2 | 10.8 | 23 | 45.3 | 170 | 81.5 | 80 | ||||||||||||
| ZFW400L-825-250B | 2.5 | 13.5 | 28 | 56.5 | 212 | 83 | 95 | ||||||||||||
| ZFW400L-800-100B | 4:1 | 1600 | 0.5 | 380 | 5.4 | 12 | 22.7 | 32 | 85 | 600 | 75.8 | 450 | 4 | 10 | 15 | V | 105 | 45 | 25 |
| ZFW400L-800-200B | 1 | 10.8 | 23 | 45.3 | 170 | 80.8 | 45 | ||||||||||||
| ZFW400L-800-100B | 4:1 | 1600 | 0.5 | 380 | 5.4 | 12 | 22.7 | 32 | 85 | 600 | 75.8 | 450 | 4 | 10 | 15 | U | 90 | 30 | 25 |
| ZFW400L-800-200B | 1 | 10.8 | 23 | 45.3 | 170 | 80.8 | 45 | ||||||||||||
Zusätzliche Tabelle
| Typ | Belastung ((Kg) | Geschwindigkeit ((m/s) | Schaufel ((mm) | Spannung ((V) |
| Maschine zur Traktion des Außenrotors | ||||
| ZFW320 | 320 bis 630 | 0.5-1.75 | 320 | 380 |
| ZFW400L | 630 bis 1050 | 0.5-2.5 | 400 | 380 |
| ZFW400L | 630 bis 825 | 0.5-2.5 | 450 | 380 |
| ZFW400L | 1000 bis 1150 | 0.5-2.5 | 400/450 | 380 |
| ZFW400L | 1250 bis 1600 | 0.5-2.5 | 400/480 | 380 |
| ZFW480 | 1250 bis 1600 | 1.0-2.5 | 450/550 | 380 |
| ZFW480 | 2000 bis 2500 | 0.5 bis 3.0 | 450/480 | 380 |
| Traktionsmaschine mit Innenrotor | ||||
| ZFN320 | 630 bis 1150 | 0.5-1.75 | 320 | 380 |
| ZFN450 | 1600 bis 3000 | 0.5 bis 3.0 | 450 | 380 |
| ZFN450 | 1600 bis 3000 | 0.5 bis 3.0 | 480 | 380 |
| ZFN450 | 1600 bis 3000 | 0.5 bis 3.0 | 520 | 380 |
| Traktionsmaschine für Wohnhebelifte | ||||
| ZFN200 | 320 bis 450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFN200A | 320 bis 450 | 0.4-1.0 | 200/240 | 220/380 |
| ZFG100 | 320 bis 630 | 0.4-1.0 | 100 | 220/380 |
| ZFG87 | 320 bis 450 | 0.4-1.0 | 87 | 220/380 |
| ZFG87 | 320 bis 450 | 0.3-0.5 | 65 | 220/380 |
